water measuring

원심펌프와 유량계를 이용하여

저장조에 있는 유체를 원심펌프를 이용하여 정량을 이송하는 시스템 입니다.

유량계는 마그네틱 유량계를 사용하며 배관을 만관상태를 만든후 유량계에

정량을 다음 저장조에 공급하는 방식입니다. 자동밸브는 3개~ 4개를 사용하며

자동밸브는 공압 자동밸브를 사용합니다.

유량계는 마그네틱 유량계를 사용하며 자동밸브를 이용하여 원료(액상)를 순차적으로 저장조로 정량 이송하는

시스템 입니다.

자동밸브는 12개~ 14개를 사용하며

자동밸브는 공압 자동밸브를 사용합니다.

유체가 점성( 미숫가루, 물엿, 스파게티소스등 )이 있을때 사용하는 펌프는 다이야프램펌프, 기어펌프, 사인펌프,

모노펌프등이 있습니다.

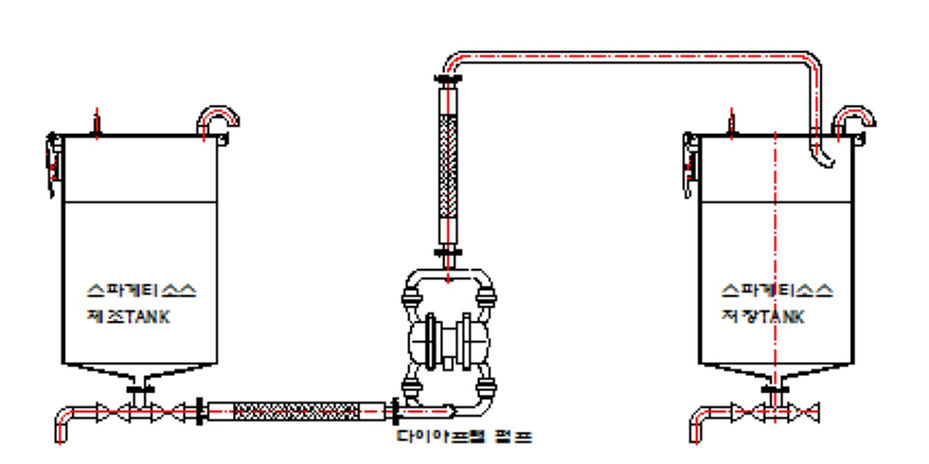

스파게티 소스는 덩어리가 있고 덩어리는 이송중 잘 부서지기 때문에 다이야후램 펌프를 이용하여 이송시킴니다.

다이야 프램 펌프는 보통 압축공기로 소스를 이송하기 때문에 압축공기 배관이 주변에 있어야 합니다.

이송중 진동과 소음이 다소 발생합니다. 배관은 다이야프램 펌프 전후로 플랙시블 호스를 사용하는 것이 좋습니다.

마요네즈는 부드럽고 흐르지 않고 배관에 정체되어 있기 때문에 진공을 유도하여 마요네즈를 빨아내어 이송시킴니다.

기어 펌프는 압축이 되지 않고 무한데로 빨아들이기 때문에 PUMP가 작동시 배관이 막혀 있으면 배관이 터 질수 있기

때문에 릴리프 밸브를 설치하여 배관에 압력을 해소해야 합니다.

그리고 생산이 끝나고 CIP를 할 경우 릴리브 밸브는 공압을 이용하여 제어할수 있도록 하여 배관세척이 원활하게 되도록

합니다. 기어 PUMP는 오랜시간 사용시 기어가 마모되어 추후 기어를 교체해 줘야 합니다.
