cip,sip system

cip, sip system

식품을 제조하고 난 후 생산설비는 다음 생산공정을 위해서 청결성을

유지해야 합니다. 이때 tank , 배관, 펌프, 충진기 등을 세척할수 있도록

도와주는 시스템 입니다.

cip tank는 3대~6대의 tank로 이루어져 있습니다.

온수tank , 연수 tank , 가성소다 tank , 질산 tank , 가송소다 원액tank ,

질산 원액 tank 등으로 이루어져 있습니다.

tank 들은 각각 2중~ 3중 자켓으로 이루어져 있고

질산 tank와 가송소다 tank는 교반기가 있으며 온수tank는 교반기가 없습니다.

tank의 capa는 배관의 세척양과 tank 세척양에 따라 capa가 결정됩니다.

통상적으로 1ton ~ 3ton의 capa로 제작을 합니다.

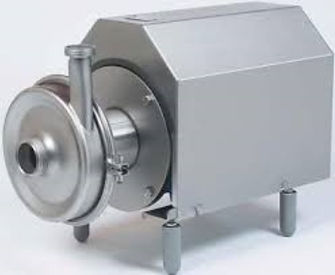

원심펌프입니다. cip tank의 약품은 배관과 tank로 보내는 역활을 합니다.

자습식 펌프가 아니기 때문에 펌프 설치 위치는 중요합니다.

통상적으로 10마력, 7.5마력을 사용하며 모터는 2극 모터를 사용합니다.

자흡식 펌프입니다. cip tank의 약품은 배관과 tank로 보낸 cip수를 회수하는 역활을 합니다.

자습식 펌프이며 air가 혼입되어 있어더 cip수를 이송할수 있습니다.

통상적으로 10마력, 7.5마력을 사용하며 모터는 4극 모터를 사용합니다.

conductivity sensor는 cip tank (질산 tank나 염화나트륨 tank )애 설치되고

cip return 배관에 설치되기도 합니다.
